РЕКОМЕНДАЦИИ ПО СБОРКЕ ТЕПЛИЦЫ

Настоящие рекомендации распространяется на теплицу «Сибирская», предназначенную для выращивания ранних овощей, рассады, цветов и других сельскохозяйственных культур на дачных и приусадебных участках. Каркас  теплицы  изготовлен  из  прочного  стального оцинкованного  профиля  сечением 20х30 мм и собирается специальными оцинкованными соединителями через болты диаметром 6 мм. В качестве покрытия для теплицы используется сотовый поликорбонат (СПК). Каркас теплицы (по желанию) крепится  на блочный или бетонный фундамент, на  каркас из деревянных брусьев или непосредственно на грунт с помощью Т-образных удлинителей дуг(в стандартную комплектацию не входят, приобретаются отдельно). Размер основания зависит от длины выбранной  Вами теплицы.



Показатели для теплиц
Длина , м.	4	6	8
Ширина, м.	3
Высота каркаса теплицы, м.	2,11
Площадь укрываемого грунта, м2.	12	18	24
Масса каркаса, кг.	70	98	128

Параметры максимальных нагрузок.

- Ветровой напор: не более 600 н/м2 (60 кг/м2).

- Снеговая нагрузка: не более 800 н/ м2 (80 кг/м2).

- Нагрузка от подвешенных растений: не более 800 н/ м2 (80 кг/м2).

Гарантийные обязательства.

Предприятие-изготовитель несет ответственность за полноту комплектации конструкций теплицы, за собираемость в соответствии с инструкцией и за целостность теплицы при соблюдении параметров максимальных нагрузок, приведенных выше при исключении внешних механических повреждений. Срок предъявления претензий - 12 месяцев со дня покупки.

Инструмент необходимый для сборки теплицы

1.   Шуруповерт с битами (отвертка 6мм)................................................................1шт.

2.   Ключ гаечный 10мм...................................................................................2шт.

3.   Рулетка 5-10м...........................................................................................1шт.

4.   Маркер...................................................................................................1шт.

5.   Нож.......................................................................................................1шт.

6.   Строительный уровень................................................................................1шт.

СХЕМА РАЗМЕТКИ ПОД ФУНДАМЕНТ



Существует несколько способов установки теплицы на блочный или бетонный фундамент, на каркас из деревянных брусьев или непосредственно на грунт с помощью Т-образных удлинителей дуг (в стандартную комплектацию не входят, приобретаются отдельно). Предлагаем вам один из возможных вариантов:

1. Разметить площадь под теплицу в соответствии со схемой (рисунок 1) приведенной ниже. Разность диагоналей А для каждого из варианта теплиц не более 10мм.

2. Выкопать ямки  глубиной 20-22 см  под все  ноги теплицы в соответствии со схемой. Диаметр отверстий 15см

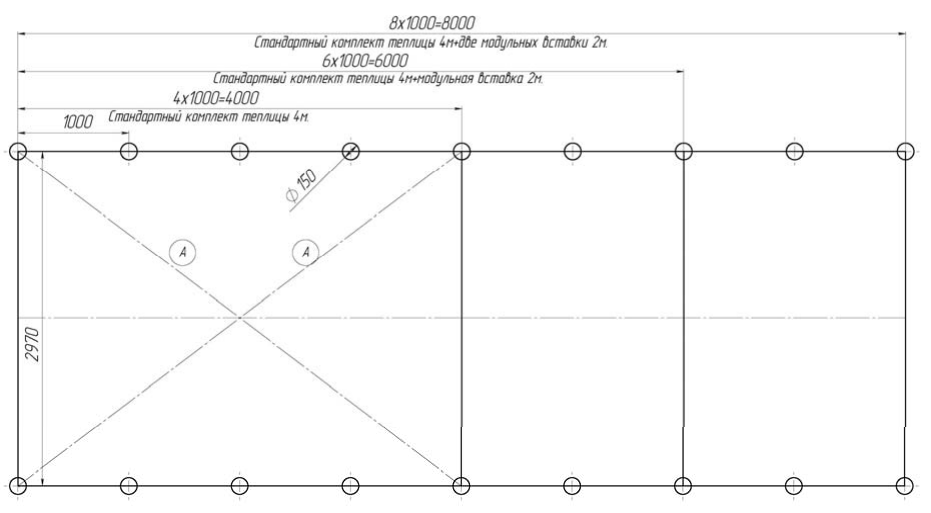

Рисунок 1 – Схема разметки грунта.

СБОРКА ФРОНТОНА, ДВЕРИ И ФОРТОЧКИ

А) Сборка двери и форточки

1. Выложить детали на полу (земле) по указанной схеме (рисунок 2).

2. Взять два соединителя угловых поз.4 и установить как показано на схеме А рисунка 2, закрепив с помощью болта (поз.6), шайбы (поз.8) и гайки (поз.12).

3. По схеме А произвести сборку аналогичных узлов двери и форточки.

4. Взять ограничители поз. 5 и закрепить на двери с помощью саморезов как показано на схеме В внизу и на схеме С верху двери и на форточки как показано на схеме D.



  Таблица 1 - Комплектующие детали на 2 двери и 2 форточки



№	Деталь	Изображение	Количество	Примечание	1
Стойка двери
4
L=1280мм
2     Связь двери и форточки   3     Стойка форточки 10           L=730мм
4            L=600мм
4	Соединитель угловой		40
5	Ограничитель		6
6	Болт М6х20		20
7	Гайка М6		20
8	Шайба 6-65Г		20
9	Саморез 4,2х16		12

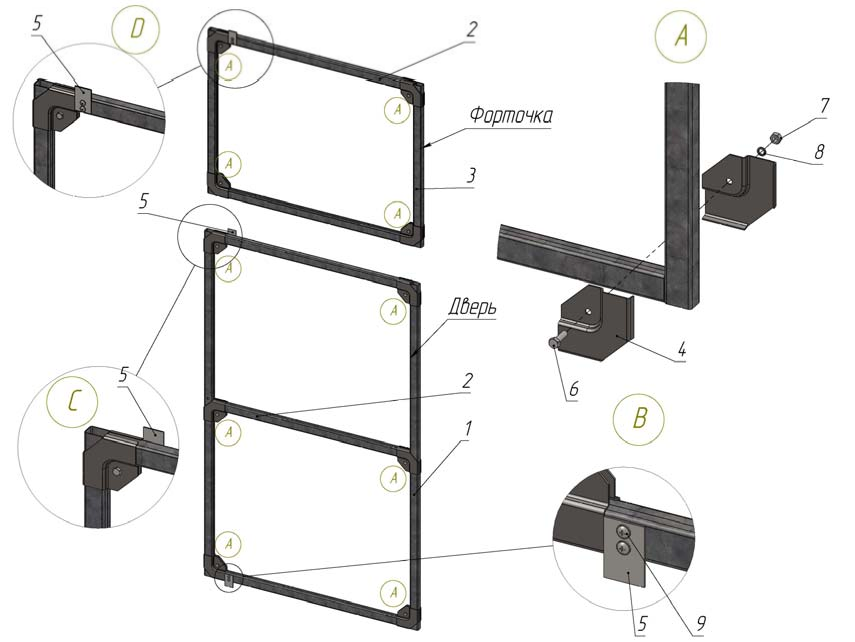

Рисунок 2 - Схема сборки двери и форточки



Б) Сборка фронтона

1. Выложить все детали на полу (земле) по указанной схеме (рисунок 3).

2. Взять деталь поз. 6 вставить в детали поз.5 в соответствии со схемой В на рисунке 3, а затем с помощью саморезов (поз.10) закрепить.

3. Взять два соединителя угловых поз.7 и установить как показано на схема А рисунка 3, закрепив с помощью болта (поз.8), шайбы (поз.11) и гайки (поз.9).

4. По схеме А произвести сборку аналогичных узлов фронтона. Аналогично произвести сборку второго фронтона теплицы.





Таблица 2 - Комплектующие детали на 2 Фронтона





№         Деталь                                          Изображение                                     Кол- во
  Примечание 1    Дуга                                                                                                                     4       2    Сегмент                                                                                                              4     3    Стойка                                                                                                                4          L=1898мм   4    Соединение                                                                                                        4          L=1040мм   5    Основание                                                                                                          4          L=1470мм   6    Соединитель                                                                                                      2           L=100мм       7    Соединитель                                                                                                     80 угловой       8    Болт М6х20                                                                                                       40     9    Гайка М6                                                                                                           40   10   Саморез                                                                                                               4 4,2х16     11   Шайба 6-65Г                                                                                                      40

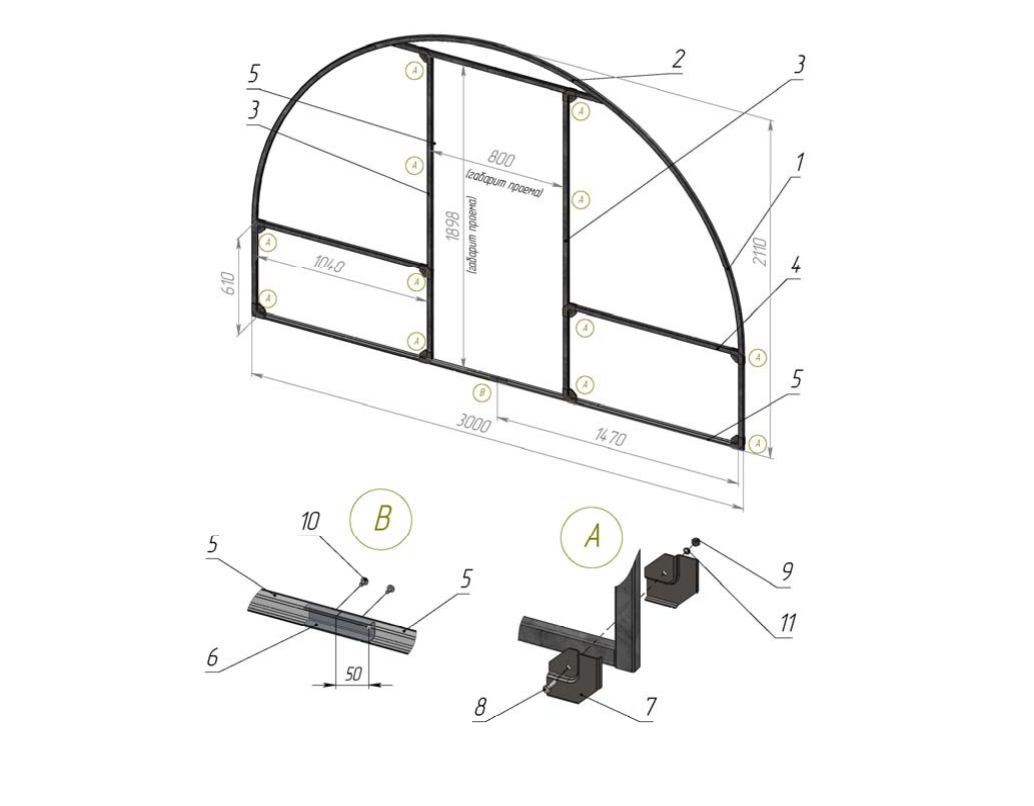

Рисунок 3 – Схема сборки фронтона

ОКОНЧАТЕЛЬНАЯ СБОРКА ТЕПЛИЦЫ

1.   Окончательная сборка каркаса теплицы осуществляется присоединением последовательно деталей поз.3 с помощью соединителя Т-образного поз.4 к фронтону как показано на схеме А (рисунок 4).

2.   Далее соединяем дуги (поз.1), сегмент (поз.2) и стрингер (поз.3) с помощью соединителя крестообразного (поз.5) закрепив болтами (поз.6), шайбы (поз.8) и гайки (поз.7) как показано на схеме В (рисунок 4).



Таблица 3 - Комплектующие детали каркаса теплицы 4м.



№	Деталь	Изображение	Кол- во	Примечание
1	Дуга		6
2	Сегмент		3
3	Стрингер		28	L=980мм
4	Соединитель Т-образный
5	Соединитель крестообразный		28                                                                                            42     6    Болт М6х30                                                                                                      112     7    Гайка М6                                                                                                          112

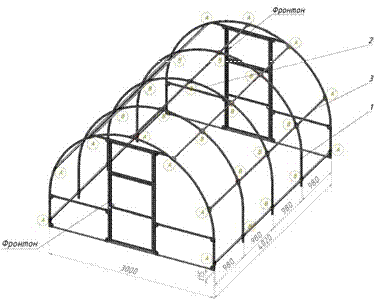

Рисунок 4 - Схема сборки стандартного к-т теплицы 4м.

СБОРКА МОДУЛЬНОЙ ВСТАВКИ - 2м

Сборку   модульной   вставки-2м   произвести   аналогичным   образом окончательной   сборки теплицы.



Таблица 4 - Комплектующие детали модульной вставки - 2м.



№	Деталь	Изображение	Кол- во	Примечание
1	Дуга		4
2	Сегмент		2

3	Стрингер		14	L=980мм
4	Соединитель крестообразный		28
5	Болт М6х30		56
6	Гайка М6		56
7	Шайба 6-65Г		56

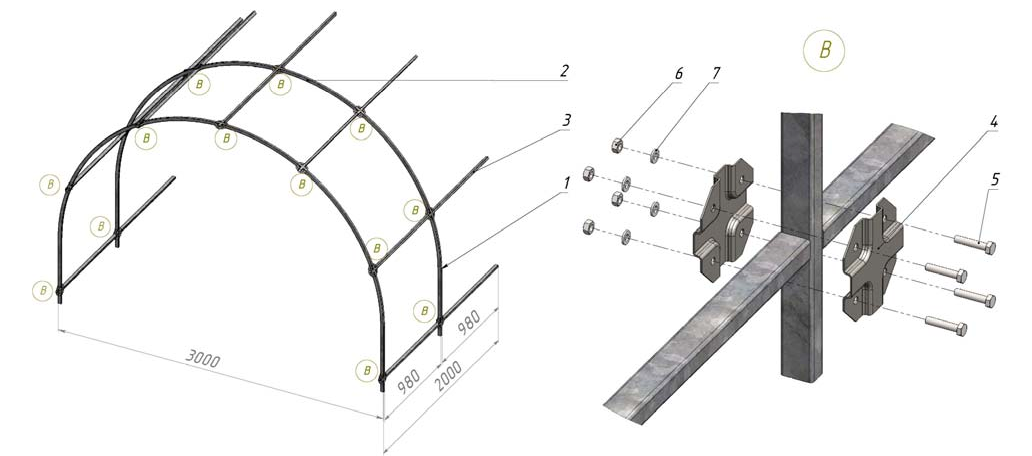

Рисунок 5 - Схема сборки модульной вставки - 2м.



УСТАНОВКА ДВЕРИ, ФОРТОЧКИ И ФУРНИТУРЫ

А) Установка двери и форточки

Рекомендуем!!! Закрепить сотовый поликарбонат на дверь и форточку на полу (земле) при этом сделав припуск 12-15мм рисунок 6 на сторону открывания двери, а также сделав вырезы под шарниры и ручку.



Таблица 5 - Комплектующие детали



№	Деталь	Изображение	Кол- во	Примечание
1	Шарнир		8
2	Саморез 4,2х16		12
3	Дверь		2
4	Форточка		2



1. На дверь и форточку устанавливаем шарниры (поз.1) закрепив с помощью саморезов, как показано на рисунке 6.

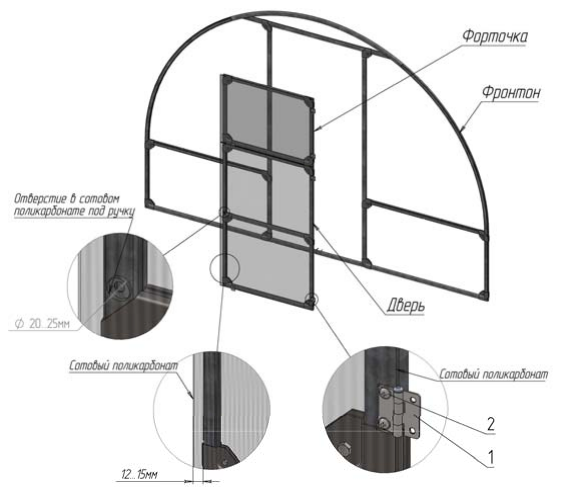

Рисунок 6 - Схема установка шарниров двери и форточки

2. Вставляем дверь в проем фронтона, таким образом, чтоб зазор между проемом и дверью соответствовал рисунку 7 и с помощью саморезов закрепляем шарниры.

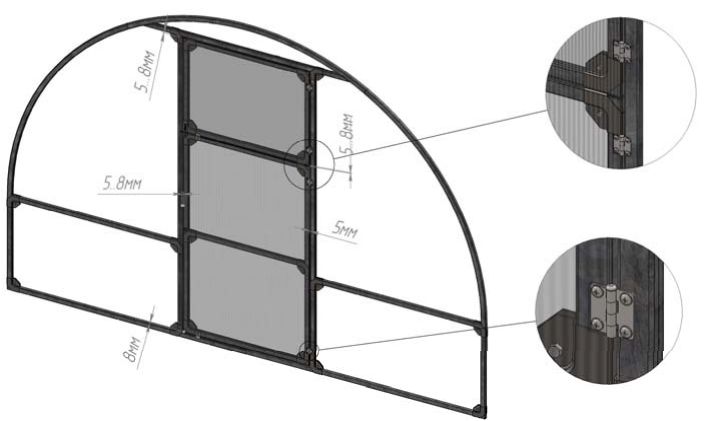

Рисунок 7 - Схема установки двери и форточки



3.  Вставляем  форточку  в  проем  фронтона,  таким  образом,  чтоб  зазор  между  проемом  и форточкой соответствовал рисунку 7 и с помощью саморезов закрепляем шарниры. Аналогично произвести установку двери и форточки второго фронтона.



Б) Установка ручки двери



Таблица 6 - Комплектующие детали на 2 ручки



№	Деталь	Изображение	Кол- во	Примечание
1	Ручка		2
2	Шпилька		2
3	Щеколда		2
4	Планка		2
	Гайка М8		4
2	Саморез 4,2х16		4

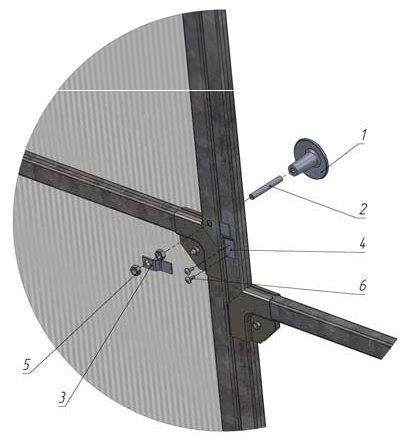

1. В существующие отверстие двери устанавливаем ручку, как показано на рисунке 8. Затем с помощью саморезов устанавливаем планку (поз.4).





Рисунок 8 - Схема установки ручки двери



В) Установка шпингалетов



Таблица 7 - Комплектующие детали



№	Деталь	Изображение	Кол- во	Примечание
1	Шпингалет		2
2	Саморез 4,2х16		12

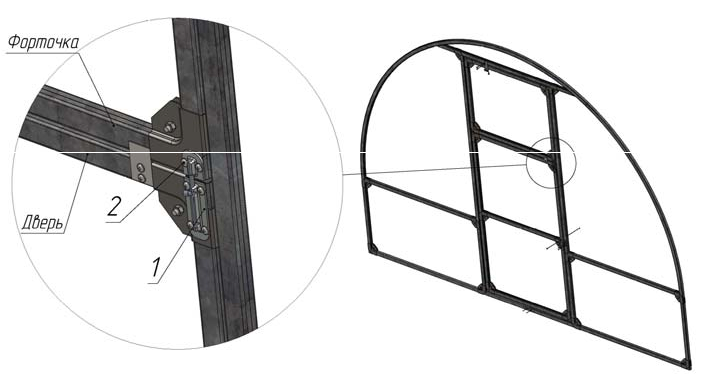

Шпингалет устанавливаем с внутренней стороны двери и форточки и закрепляем саморезами, как показано на рисунке 9.



Рисунок 9 - Схема установки шпингалета

Г) Установка Т-образных удлинителей



Таблица 8 - Комплектующие детали



№	Деталь	Изображение	Кол- во	Примечание
1	Шпингалет		10	+ 4шт. на одну модульную вставку 2м.
2	Саморез 4,2х16		20	+8шт. на одну модульную вставку 2м.

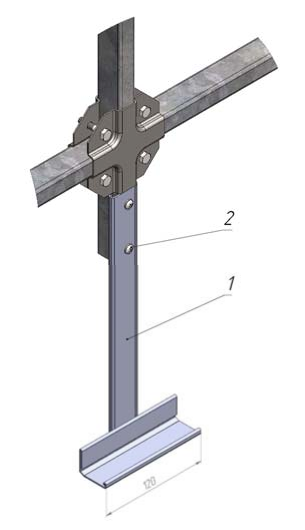

Устанавливаем Т-образные удлинители, под каждую дугу теплицы предварительно выкопав ямки, как показано на рисунке 1 и закрепляем с помощью саморезов (рисунок 10)



Рисунок 10 - Схема установки Т-образного удлинителя



МОНТАЖ ПОКРЫТИЯ

Внутренние ребра жесткости в сотовом поликарбонате (СПК)  расположены вдоль листа (по длине). Панель в конструкции должна быть ориентирована таким образом, чтобы конденсат, образующийся внутри нее, мог стекать по внутренним каналам панели и выходить наружу. То есть при остеклении фронтонов ребра жесткости панелей СПК (сотовый поликарбонат) следует располагать вертикально,  в арочном покрытии - по дуге. При  остеклении  теплиц  следует  применять только панели с УФ-защитным слоем. Наличие УФ-защитного слоя с одной стороны сотового поликарбоната не только защищает ограждаемое пространство от проникновения жестких УФ-лучей, вредных для человека и растений, но и защищает сам материал от их разрушительного воздействия.  При этом cторона листа с защитным слоем должна быть ориентирована наружу. Сторона панели с УФ-защитным слоем обычно покрыта самоклеющейся пленкой. Пленка с этой стороны сотового поликарбоната имеет специальную маркировку. Лучше всего монтировать листы в пленке, освободив при этом от пленки только места крепления. Крепление производится кровельными саморезами, при этом необходимо контролировать момент затяжки саморезов во избежание смятия сотового поликарбоната. Сразу по завершении монтажа пленку необходимо снять (иначе под солнцем она может прикипеть к листу).

      Следует также учесть, что при использовании сотового поликарбоната необходимо предупредить попадание внутрь панели влаги, а также обеспечить сток конденсата. Для этого рекомендуется   закрыть герметично при помощи прозрачной самоклеящейся ленты или силиконового герметика верхние торцы панелей. Нижние торцы панелей не герметизируют с целью обеспечения выхода образующегося конденсата. Не герметизируют также торцы панелей в арочном покрытии.



Раскрой листа СПК на детали обшивки фронтонов следует выполнить в соответствии с
рис.11.





   Рисунок 10- Схема раскроя сотового поликарбоната



Для обеспечения легкого открывания двери и форточки по их контуру в СПК делается боковой зазор 3-5мм.

Рекомендуемое количество крепежа и поликарбоната (в комплект не входит), необходимое для полной сборки теплицы



№	Наименование элемента	Кол-во, шт
		стандартный к-т теплицы4м.	+ модульная вставка2м.
1	Саморез кровельный  по металлу 5,5х20	170	30
3	Поликарбонат сотовый 6000х2100х4	3	1
4	Стойка для установки теплицы на грунт	10	4
